无功补偿控制器



产品型号：JKWF1-18DT

产品简介：混合补偿控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备

产品简述：

　　混合补偿控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流0.4kV、50Hz低压配电系统的监测及无功补偿控制；以高速数字信号处理器为核心，采用交流取样，其具有配电监测、无功补偿、谐波分析，自适应频率算法，输入信号在45Hz～55Hz之间变化。

技术参数：

1)工作电源：工作电源：AC220V±20%，50Hz

2)取样物理量

取样电压：AC220V±20%，频率50Hz，三相四线

取样电流：0～5A三相三线（进线柜电流互感器二次输出端）

3)控制功能

输出路数：1～12/16/18/24路

输出路容量：

动态 DC12V×30mA/支路

静态 继电器干结点250V/5A

控制模式：单相补偿、三相补偿、混合补偿任意组合

投切模式：循环+编码投切，模糊投切

通讯接口：RS-485，支持Modbus协议

安装尺寸

外形尺寸：144×144×110（mm）

开孔尺寸：138×138（mm）

嵌入深度:95（mm）

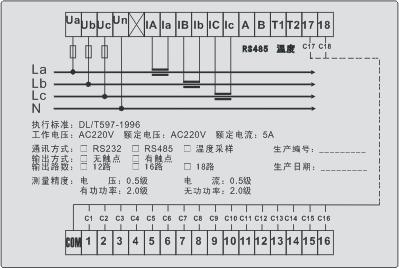

接线原理图：

主要功能：

1)测量功能 A、B、C相电压、电流、功率因数 A、B、C相有功功率、无功功率 A、B、C相谐波含有率、谐波畸变率、频率测量等

2)控制功能 根据无功功率、功率因数进行自动快速投切控制 逻辑投切方式，每相电容级数，每组容量自由设定 具有自动、手动投切功能

3)设置功能 取样电流互感器变比设置 投切延时、投切门限、目标功率因数等投切限值设置 过压、欠压值、谐波越限等保护定值设置； 补偿电容器路数、容量参数等设置

4)保护功能 配电系统过压，欠压 谐波超限、缺相保护 电容器投入、切除状态信号显示
