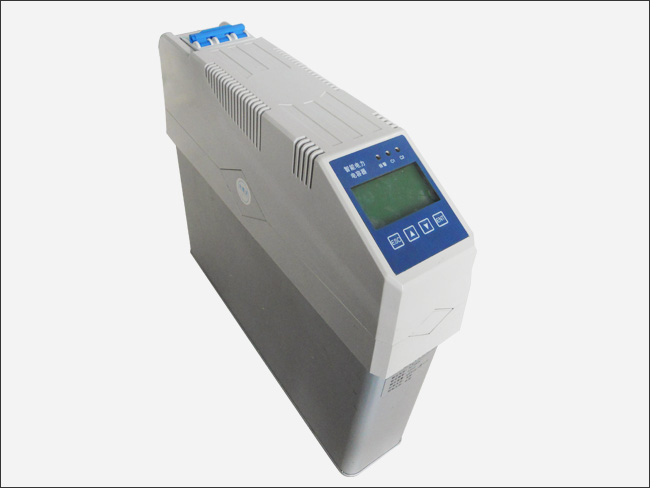

SH-HDZC智能电容器
产品型号：SH-HDZC型
产品简介：SH-HDZC智能电容器系列，以DSP芯片为核心，由复合开关（或同步开关），微型断路器
1、产品简述
SH-HDZC智能电容器系列，以DSP芯片为核心，由复合开关（或同步开关），微型断路器，两台(△型)或一台(Y型)低压自愈式电力电容器组成。产品可替代普通自动无功补偿装置。集数据采集、无功补偿、电网参数分析、监控智能等功能于一体的新型产品，适用于交流 0.4kV、50Hz低压配电系统的监测及无功补偿控制。
2、适用场合
无谐波的场合、变化不快的负载、用电负荷较小的场合，更适合分散补偿
3、型号列表
型号规格 |
额定电压KV |
额定电容量KVAR |
SH-HDZC-450/5.5 |
0.45 |
5+5 |
SH-HDZC-450/5.10 |
0.45 |
5+10 |
SH-HDZC-450/10.10 |
0.45 |
10+10 |
SH-HDZC-450/10.20 |
0.45 |
10+20 |
SH-HDZC-450/20.20 |
0.45 |
20+20 |
SH-HDZC-250/5 |
0.25 |
5 |
SH-HDZC-250/10 |
0.25 |
10 |
SH-HDZC-250/15 |
0.25 |
15 |
SH-HDZC-250/20 |
0.25 |
20 |
SH-HDZC-250/30 |
0.25 |
30 |
4、技术指标
技 术 参 数 |
指 标 参 数 |
|
基 本 参 数 |
电 源 电 压 |
AC 220V ±20％ |
取 样 电 压 |
AC 220V/380 ±20％ |
|
取 样 电 流 |
0 ～ 5A |
|
测 量 频 率 |
50Hz ±5％ |
|
控 制 参 数 |
电 流 变 比 |
1～1000 步长1 |
过 压 设 置 |
230～280V/400～460V 步长1V |
|
欠 压 设 置 |
180～210V/300～360V 步长1V |
|
电 压 谐 波 |
0.0%～25.0% 步长0.5 |
|
电 流 谐 波 |
0.0%～100.0% 步长0.5 |
|
功 率 因 数 |
0.85～1.0 步长0.01 |
|
投 切 门 限 |
0.8～1.2 步长0.1 |
|
投 切 延 时 |
0S～600S 步长0.1 |
|
电 容 容 值 |
0～200 kvar 步长1 |
|
使 用 条 件 |
海 拔 高 度 |
≤2500m |
环 境 温 度 |
－20℃ ～ +65℃ |
|
相 对 湿 度 |
40℃,20 ～ 90% |
|
大 气 压 力 |
79.5 ～ 106kPa |
|
环 境 条 件 |
周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。 |
|
通 讯 方 式 |
RS 485 |
有通讯 |
5、外形及安装尺寸图
功能特点
1）、实时显示功率因数、电压、电流、无功、有功、频率、总电压谐波、总电流谐波、电容器投切状态
2）、具有手动投切和自动投切两种运行方式
3）、逻辑投切方式，每相电容路数，每组容量自由设定
4）、具有自检复归和自动复位功能
5）、具有欠压、过压保护、温度超限、谐波超限保护功能
6)、电压过零投入、电流过零切除
7）、采用断路器，经特殊设计，在5倍额定值电流时10ms内断开。用于主回路电流速切总保护，避免跳上级开关，同时作为接入电源总开关
8)、采用电气隔离的级联方式及光电隔离的RS485通讯方式。电容器以主从方式组成一个星形网络，通过主机根据功率因素等直接控制各个从机的投切状态，可独自运行
