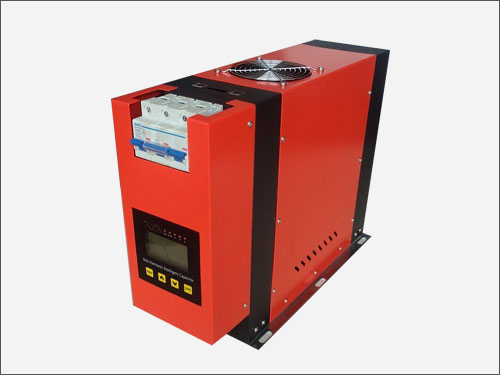

调谐动补智能模块



产品型号：MTNRCF型

产品简介：我公司专门设计了单元式结构的调谐补偿模块，组装与拆卸灵活，维修维护方便。

【产品概述】

我公司专门设计了单元式结构的调谐补偿模块，组装与拆卸灵活，维修维护方便。每个调谐补偿模块由电容器、电抗器、投切开关、熔断器组及其附件组成，集中装配在一个小的安装结构内，形成一个单元，几个单元可像搭积木一样组合并安装到同一个柜内，从而可拼装成不同容量的调谐补偿装置，这种结构称为单元式结构。单元式结构具有结构紧凑、整洁美观、易于集约化生产，组装快捷方便，便于维修维护等优点。

【使用环境】

• 环境温度范围为-40℃～+45℃

• 相对湿度不超过95％

• 海拔高度不超过2000m

• 周围介质无爆炸及易燃危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃

• 安装地点无剧烈振动及颠簸，安装倾斜度不大于5°

【技术参数】

• 额定电压：0.4-0.69KV

• 配电柜内部温度限制：24小时平均温度 45℃

• 防护等级：模块IP00

• 冷却方式：自冷 / 强迫风冷

• 电抗率：4.5％—7％ 12％—14％

【常用型号选择】

功能特点

 • 可安装于GCS、GGD、MNS、GCK等多种柜型内，安装方式简单方便

 • 多个模块可任意组合安装于同一柜体内，方便实现所需功能，以适应不同的负荷需要 • 单柜总容量比传统的至少增加一倍以上，且增减容量只需加减单元即可，简单、灵活、便捷 • 有三种电容器投切开关（接触器开关、可控硅开关、智能复合开关）供选配，组装方便，结构紧凑布局新颖合理

 • 垂直母线系统带低压熔断保护，安全性高 • 母排安装无需打孔，配套母线夹安装 • 可根据系统谐波含量选择带电抗器的模块，保护电容器，防止谐振，减少谐波污染

 • 在三相不平衡处，可设置分相补偿模块，以改善不平衡性
