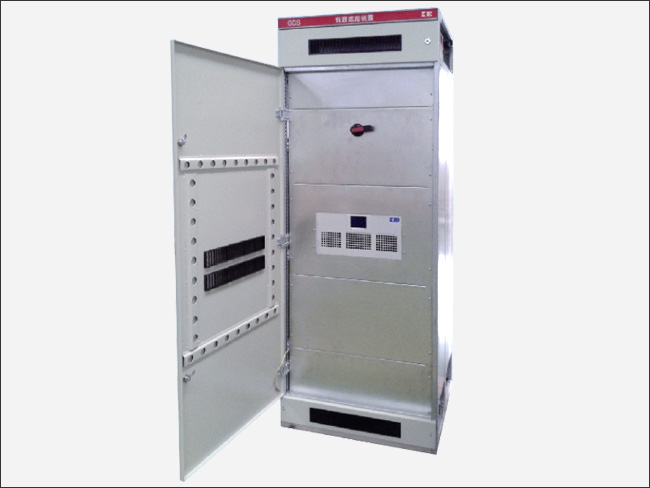

SH-HDAPF有源滤波装置
产品型号：SH-HDAPF型
产品简述
SH-HDAPF有源电力滤波装置以并联的方式接入电网，通过实时检测负载的谐波和无功分量，采用PWM变换技术，将与谐波和无功分量大小相等、方向相反的电流注入供配电系统中，能够实时动态的进行谐波的治理，动态补偿无功功率，很好的改善用电质量，保证设备安全可靠的运行，避免电力部门因谐波超限而造成巨额罚款，节约电能，提高用电效率。
应用领域
工况行业：冶金、矿山、石油、化工、机械、轻工、市政、电气化铁路、大型场馆、电子、汽车制造、船舶、光伏等
设备性质：整流设备、变频器、UPS、中频炉、电焊机、节能灯、电脑、变频电梯、变频空调、直流设备等

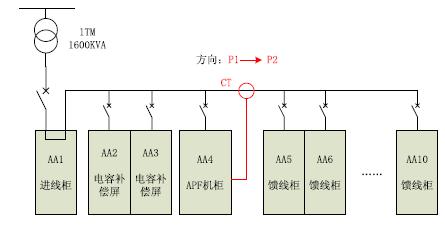

SH-HDAPF系统图
技术参数
SH-HDAPF系列产品适用于三相电网系统，可滤除谐波、补偿无功 |
|
系统电压 |
400×（±10%）可通过谐波变压器应用于其它电压等级 |
电网频率 |
50×（±5%）Hz |
容量 |
单机容量30A～300A |
滤除谐波次数 |
2次～50次（消除全部或选定次数的谐波） |
谐波补偿率 |
≥97% |
全响应时间 |
≤10ms |
补偿方式 |
谐波补偿、无功补偿或谐波无功同补 |
开关频率 |
20kHz |
并机运行能力 |
10台以上 |
有功功率损耗 |
＜2%模块额定功率 |
显示功能 |
功率、功率因数、电压电流值，电流总畸变率、频谱图，电流波形、负载总电流值、滤波器输出电流值、运行方式设定、干节点设置、故障信息及运行时间查询 |
保护方式 |
系统过欠压、缺相、过流、过热、直流母线过欠压、过载自动限流保护 |
冷却方式 |
强制风冷 |
噪音 |
≤65dB |
防护等级 |
室内安装，IP20(更高防护等级可定制) |
安装尺寸 W×D×H（mm） |
SH-HDAPF3-50/0.4， 480×178×700； |
SH-HDAPF3-100/0.4， 600×600×2200 |
|
SH-HDAPF3-200/0.4， 800×800×2200； |
|
SH-HDAPF3-300/0.4， 1200×1000×2200 |
|
进线方向 |
上进线/进线 |
海波高度 |
建议安装海拔高度不超过1000米（更高海拔需降容使用） |
环境温度 |
工作温度：-25℃～50℃（更高环境温度可降容使用） |
储存温度：-40℃～60℃ |
|
通讯 |
RS485/232/以太网通讯功能可选；上位机监控软件（选配） |
功能特点:
可同时滤除2次到50次谐波 减少谐波在电缆、开关、变压器中的发热 减少谐波引起的停电故障和时间，提高电源利用率减少运营成本 动态电流补偿，提供功率因数，不受系统不平衡的影响 采用速度高达20kHz的IGBT，消除谐波 并联安装方式，安装简单、方便，易于扩展 设计选型简单，不需要进行详细的电网分析，只需测量谐波电流的大小
