滤波补偿控制器



产品型号：JKWA1L-12DT型

产品简介：JKWA1L-12DT型滤波补偿控制器是集数据采集、无功补偿、滤波器投切控制、电网

产品简述：

JKWA1L-12DT型滤波补偿控制器是集数据采集、无功补偿、滤波器投切控制、电网参数分析等功能于一体的新型配电测控设备，适用于交流0.4KV、50Hz低压配电系统的监测及无功补偿控制，线性投切控制滤波器。以高速数字信号处理器为核心，采用交流取样，人机界面为128 × 64点阵大屏幕液晶显示器，其具有实时监测、无功补偿、谐波分析，自适应频率算法，输入信号在45Hz～55Hz之间变化，均可正常实现数据采集功能。

技术参数：

1)工作电源：AC220V±20%,≤15VA

2)取样物理量

取样电压：AC380V±20%，频率50Hz，三相三线

取样电流：0～5A，和取样电压不同相（进线柜电流互感器二次输出端）

3)控制功能

输出路数：1～12/16/18/24路

输出容量：

动态 DC12V×60mA/支路

静态 继电器干结点5A/250V

控制模式：三相补偿

投切模式：线性投切控制

通讯接口：RS-485，支持Modbus协议

安装尺寸

外形尺寸：144×144×110（mm）

开孔尺寸：138×138（mm）

嵌入深度:95（mm）

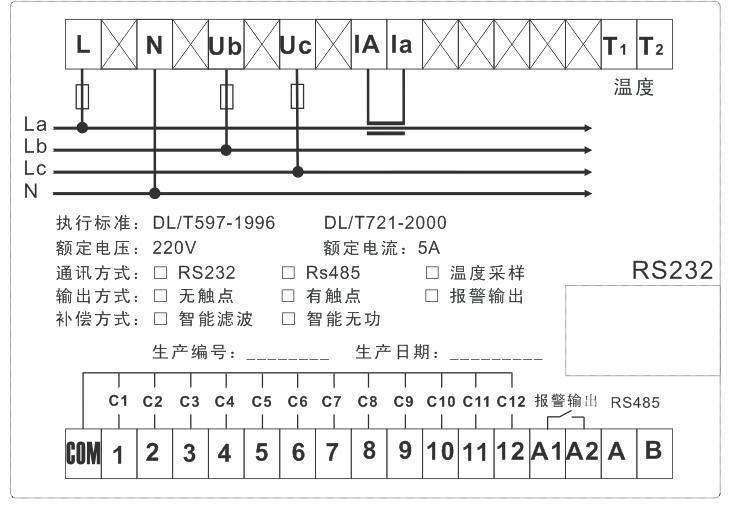

接线原理图：

主要功能：

1)测量功能 电压、电流、功率因数 有功功率、无功功率 谐波畸变率、频率测量等 3-19次电压谐波含有率及电流谐波含有率

2)控制功能 根据无功功率、功率因数进行自动投切控制 线性投切控制，滤波器由低次往高次投入，由高次往低次切除。 具有自动、手动投切功能

3)设置功能 取样电流互感器变比设置，进线柜一次电流互感器变比 投切延时、投切门限、目标功率因数等投切限值设置 过压、欠压值、谐波越限等保护定值设置 补偿电容器路数、容量参数等设置 可设置3-13次谐波保护

4)保护功能 配电系统过压，欠压，谐波超限，缺相保护
