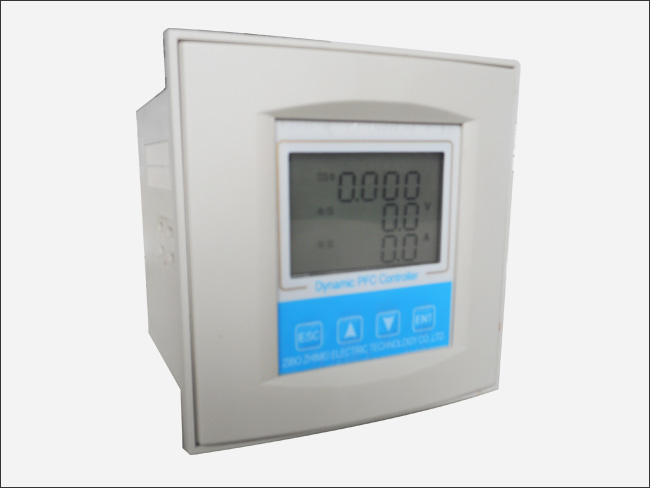

无功补偿控制器



产品型号：JKWA1-12DT

产品简介：适用于0.4kV、50Hz低压配电系统无功补偿三相系统

产品简述：

　　三相无功补偿控制器，适用于0.4kV、50Hz低压配电系统无功补偿三相系统，以无功功率为控制物理量，以电压、电流、功率因数等为控制因子，自动控制补偿电容器的投切，旨在可靠地提高功率因数，提高电力变压器的利用率，降低线损，改善电网电压质量。具有实时监测电网各项参数、谐波保护、无功补偿及保护警示等功能。

技术参数：

1)工作电源：AC220V±20%,≤15VA

2)取样物理量

取样电压：AC380V±20%，频率50Hz，三相三线

取样电流：0～5A，和取样电压不同相（进线柜电流互感器二次输出端）

3)控制功能

输出路数：1～12/16/18/24路

输出容量：

动态 DC12V×60mA/支路

静态 继电器干结点5A/250V

控制模式：三相补偿

投切模式：循环+编码投切，模糊投切

通讯接口：RS-485，支持Modbus协议

安装尺寸

外形尺寸：144×144×110（mm）

开孔尺寸：138×138（mm）

嵌入深度:95（mm）

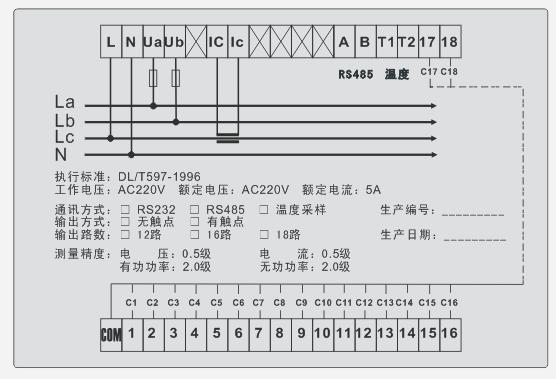

接线原理图：

主要功能：

1)测量功能 电压、电流、功率因数 有功功率、无功功率 谐波畸变率、频率测量等

2)控制功能 根据无功功率、功率因数进行自动投切控制 容量相同的电容器按循环投切的原则进行投切控制；容量不等的电容器按无功缺额进行编码投切控制 具有自动、手动投切功能

3)设置功能 取样电流互感器变比设置，进线柜一次电流互感器变比 投切延时、投切门限、目标功率因数等投切限值设置 过压、欠压值、谐波越限等保护定值设置 补偿电容器路数、容量参数等设置

4)保护功能 配电系统过压，欠压，缺相保护
