滤波投切开关



1、产品简介

　　MKDC型抗谐波动态补偿模组采用先进的技术与工艺，由断路器、可控硅、调谐电抗器和圆柱抗谐波低压电力电容器、智能控制以及保护组件组合而成；具有响应时间快，滤波效果显著，运行安全、可靠的特点；主要应用于直流电机设备、中高频加热装置、工业焊接设备、大型励磁装置等负载变化快速频繁、谐波含量突出的场所，起到滤波兼无功补偿的作用。

　　产品分为上下分体式结构，体积小，维护方便，现场使用极为简单，效率高，功耗小，省时省力。该模组是0.4-0.69KV低压配电网的新一代动态滤波补偿设备，适用于无功频繁变化及对电压合格率要求高的用电场合，开关动作时间小于20毫秒，是典型的快速跟踪补偿一体化模组，该系列产品性能已达到国内或国际先进水平。

2、选型列表

3、产品主要技术指标

3.1环境条件

环境温度：－25/B(-25~45℃)；

相对湿度：40℃，20～90％；

海拔高度：≤2000m。

3.2电源条件

额定电压：～230V/～400V/～690V；

电压偏差：±20%；

电压波形：正弦波，总畸变率不大于10%；

工频频率：48.5～51.5Hz；

功率消耗：<10W

3.3外形尺寸

外形尺寸： 185（W）×600（D）×480（H）(mm)；

固定孔间距：115（W）×570（D）(mm) ；固定孔尺寸：4*φ10mm。

4、产品应用

MKDC型抗谐波动态补偿模组采用在电气柜内安装使用方式，根据产品固定安装孔尺寸，在电气柜内配置相应的支架和固定孔，座装，然后使用紧固件将产品安装在电气柜内。高度2200mm电气柜可装二层，宽度1000mm一层可并排4台；宽度800mm一层可并排3台，宽度600mm一层可并排2台，深度至少800～1000mm。

电气柜尺寸与所装台数见下表所示。

电气柜尺寸（高度2200mm）与可装产品总容量

注：产品内有调谐滤波电抗器，工作时有较大热量，因此电气柜内应装有温控的通风电扇。

产品主要功能

3.1消谐滤波 供电系统有谐波的情况下，能够消除电容器对谐波的放大，杜绝谐振，减轻和限制谐波电流和闪变电流，保护设备，并补偿无功功率。

3.2过零投切功能 　在大功率可控硅模块两端电压为零时导通，电流为零时关闭，用于滤波补偿回路的投切；具有响应速度快、无涌流、无拉弧、无须放电即可再投等优点。

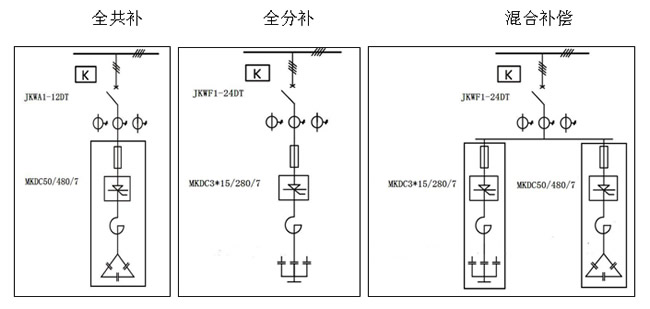

3.3多方式补偿 可实现三相共补、分相补偿及混合补偿功能，提高无功补偿精度，满足不同场所使用要求。

3.4保护功能 整机过载保护、过电流保护；电容器缺相、过温、过流保护；电抗器过温保护。

3.5信号功能 电源信号、投切信号、指示信号。

3.6快速投切 电容器投切时间小于20ms。
