电抗器
产品型号：NTKS型
产品简介：该系列电抗器与电力电容器串联，当低压电网中有大量整流、变流装置等谐波源
1、产品简述
该系列电抗器与电力电容器串联，当低压电网中有大量整流、变流装置等谐波源时(其产生的高次谐波会严重危害主变及其它电器设备的安全运行)，能有效地吸收谐波，改善系统电压波形，提高系统功率因数，并能有效抑制合闸涌流及操作过电压，有效地保护电力电容器及其它器件。
2、技术参数
1）、电抗率：5.5%、7%、12.5%、14%及非标可定做
2）、电抗值线性度：在1.8Ie电流下的电抗值线性度不低于0.95
3）、耐温等级H级（180℃）以上
3、工作条件
1）、运行环境温度：-25℃～+55℃
2）、相对湿度不超过90%
3）、环境条件1：周围无有害气体，无易燃易爆物品
4）、环境条件2：周围环境应有良好的通风条件，如装在柜内，应加装通风设备
4、产品选型（注：以下尺寸仅供参考，具体尺寸以实物为准）
输出 kvar |
规格型号 |
适配 电容器 |
电抗率 |
外形尺寸 (L*W*H)mm |
安装尺寸 (E*F)mm |
安装孔 D mm |
15 |
NTKS15-480-7 |
AKMJ0.48-15-3 |
7% |
180*130*175 |
100*95 |
Φ10×20 |
20 |
NTKS20-480-7 |
AKMJ0.48-20-3 |
7% |
210*160*190 |
100*95 |
Φ10×20 |
25 |
NTKS25-480-7 |
AKMJ0.48-25-3 |
7% |
230*170*210 |
120*103 |
Φ10×20 |
30 |
NTKS30-480-7 |
AKMJ0.48-30-3 |
7% |
230*170*210 |
120*103 |
Φ10×20 |
40 |
NTKS40-480-7 |
AKMJ0.48-40-3 |
7% |
230*170*210 |
120*103 |
Φ10×20 |
50 |
NTKS50-480-7 |
AKMJ0.48-50-3 |
7% |
270*200*220 |
135*118 |
Φ10×20 |
60 |
NTKS60-480-7 |
AKMJ0.48-60-3 |
7% |
270*200*220 |
135*118 |
Φ10×20 |
15 |
NTKS15-525-14 |
AKMJ0.525-15-3 |
14% |
230*170*210 |
120*103 |
Φ10×20 |
20 |
NTKS20-525-14 |
AKMJ0.525-20-3 |
14% |
230*170*210 |
120*103 |
Φ10×20 |
25 |
NTKS25-525-14 |
AKMJ0.525-25-3 |
14% |
230*170*210 |
120*103 |
Φ10×20 |
30 |
NTKS30-525-14 |
AKMJ0.525-30-3 |
14% |
270*200*220 |
135*118 |
Φ10×20 |
40 |
NTKS40-525-14 |
AKMJ0.525-40-3 |
14% |
270*200*220 |
135*118 |
Φ10×20 |
50 |
NTKS50-525-14 |
AKMJ0.525-50-3 |
14% |
285*215*230 |
140*130 |
Φ10×20 |
60 |
NTKS60-525-14 |
AKMJ0.525-60-3 |
14% |
290*215*230 |
140*130 |
Φ10×20 |

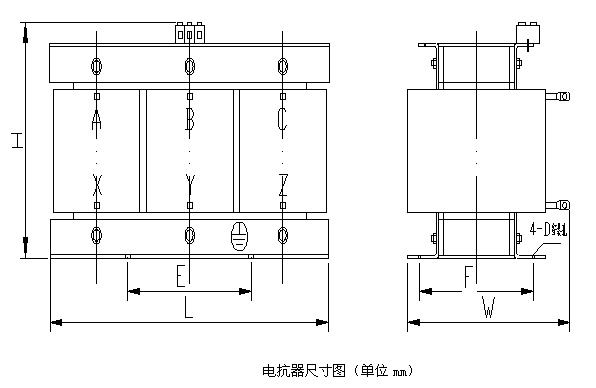

5、产品尺寸图
功能特点 :
1）、铁芯采用优质低损耗冷轧无取向硅钢片，气隙采用环氧层压玻璃布板作间隔
2）、采用H级浸渍漆，大大减小了运行噪音，具有极高的耐热等级，可确保电抗器在高温下亦能安全无噪音地运行
3）、电抗器铁芯紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果
4）、电抗器带一组常闭温控开关，串联于本回路的控制电路中，当电抗器超温时断开回路，具有保护回路过载的功能
