M1TSRC可控硅电容投切开关
产品型号：M1TSRC
产品简介：M1TSRC系列可控硅电容投切开关被设计应用于补偿电容器的投切，以满足系统中对补偿电容器的无涌流，快速，频繁的动态投切的要求。
1、产品简述
M1TSRC系列可控硅电容投切开关被设计应用于补偿电容器的投切，以满足系统中对补偿电容器的无涌流，快速，频繁的动态投切的要求。通过可控硅电容投切开关的投切功能，实现电容在接近零电压时导通（典型值为6V），在零电流时关断。这样，就不同于常规的接触器那样，瞬间产生大的冲击涌流和噪音。
无触点转换方式的优点在于：
可延长投切设备的使用寿命，因为无触点投切方式多用于频繁的开通或关断；
避免给电源系统带来的电流和电压的冲击，因无触点投切都是在零值附近实现的；
实现快速的投切与关断，具有良好的快速特性。
2、技术参数
1）、控制容量：共补5～60kvar
分补10～60kvar(ABC之和容量)
2）、工作电压：0.23/0.4/0.66kV±20%
3）、响应时间：≤20ms
4）、控制端电压：DC12V电流20
mA
5）、投切特点：过零投切、无涌流、无过压
6）、无噪音、带过温保护功能
3、工作条件
1）、环境温度：-25℃～+70℃，最大湿度：≤95%
2）、环境条件：清洁、无导电粉尘
4、适用场合
有谐波场合、用电负荷大、无功电流大、三相不平衡负载、变化较快负载
5、选型列表（保护器选用半导体专用快速熔断器，按照电容器额定电流1.8-2倍选型）
补偿类别 |
规格型号 |
额定电压 |
控制容量 |
电容器接法 |
三相共补 |
M1TSRC2-5-2-0.4-1 |
0.4KV |
5Kvar |
△接法 |
M1TSRC2-10-2-0.4-1 |
0.4KV |
10Kvar |
△接法 |
|
M1TSRC2-15-2-0.4-1 |
0.4KV |
15Kvar |
△接法 |
|
M1TSRC2-20-2-0.4-1 |
0.4KV |
20Kvar |
△接法 |
|
M1TSRC2-30-2-0.4-1 |
0.4KV |
30Kvar |
△接法 |
|
M1TSRC2-40-2-0.4-1 |
0.4KV |
40Kvar |
△接法 |
|
M1TSRC2-50-2-0.4-1 |
0.4KV |
50Kvar |
△接法 |
|
M1TSRC2-60-2-0.4-1 |
0.4KV |
60Kvar |
△接法 |
|
分相补偿 |
M1TSRC3-3*05-1-0.23-1 |
0.23KV |
3*05Kvar |
YN接法 |
M1TSRC3-3*10-1-0.23-1 |
0.23KV |
3*10Kvar |
YN接法 |
|
M1TSRC3-3*15-1-0.23-1 |
0.23KV |
3*15Kvar |
YN接法 |
|
M1TSRC3-3*20-1-0.23-1 |
0.23KV |
3*20Kvar |
YN接法 |
|
三相共补 |
M1TSRC2-30-2-0.4-2 |
0.4KV |
30Kvar |
△接法 |
M1TSRC2-60-2-0.4-2 |
0.4KV |
60Kvar |
△接法 |
|
M1TSRC2-30-2-0.4-2K |
0.4KV |
30Kvar |
△接法 |
|
M1TSRC2-60-2-0.4-2K |
0.4KV |
60Kvar |
△接法 |
|
M1TSRC2-60-2-0.66-2 |
0.66KV |
60Kvar |
△接法 |
|
M1TSRC2-60-2-0.66-2K |
0.66KV |
60kvar |
△接法 |
备注：-1型适用港口，水泥，化工，机械等快速变化场合； -2型适用钢铁加工，冶炼，轮胎，焊机群等冲击性负荷； 电容内三角接法用可控硅投切开关型号为M1TSRC3-3*30-3-0.4-1，30为单相电容器容量。 K型为开关量控制，适用谐波恶劣，外界干扰强的用电环境； M2TSRC型可控硅滤波投切开关由大功率晶闸管模块、触发电路、保护电路、散热装置、过热保护、连接铜排等元件组成，具有自同步功能，免去传统可控硅电路认定同步和相序的麻烦，具备优越的自检测过零信号，安全可靠。作为一种利用可控硅无触点开关的投切装置，它能根据可控硅精确触发的特性，快速平稳地投入或切除电容器。主要用于投切100千乏以上大容量电容器组或者投切无源滤波支路，根据电容器连接方式，容量可达200-300千乏。

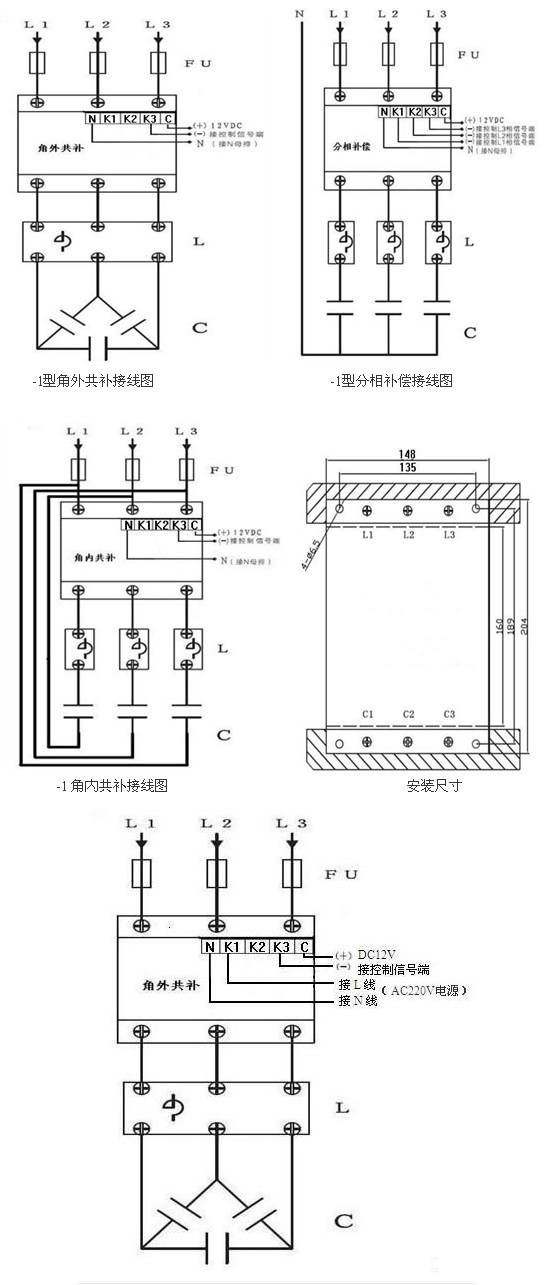

6、安装尺寸及接线原理图
