MJKAK静态无功补偿滤波模组
MJKAK静态无功补偿滤波模组说明书
1、MJKAK静态无功补偿滤波模组由滤波电容器，调谐电抗器，可控硅快速过零投切开关，高分断塑壳断路器，喷塑碳钢外壳，二次端子及连接电缆组成，属于集成的补偿模块产品。可增加智能控制单元，形成智能无功补偿滤波模组，应用通讯控制方式，组网控制并传输数据。该模块也可以与ASVG静止无功发生器模块组合使用，形成全效电能质量柜，具备分级动态补偿、无级动态补偿、滤除谐波、调节三相不平衡等改善电能质量功能。
2、产品规格（14%电抗率产品外形尺寸同7%电抗率产品外形尺寸）
2、产品规格（14%电抗率产品外形尺寸同7%电抗率产品外形尺寸）
序号 |
规格 |
外形尺寸 ,宽*高*深，mm |
1 |
MTKAK40/480/7(动态补偿) |
210*500*630 |
2 |
MTKAK50/480/7（动态补偿) |
210*500*630 |
3 |
MTKAK60/480/7（动态补偿) |
210*500*630 |
4 |
MJKAK40/480/7（静态补偿) |
210*500*630 |
5 |
MJKAK50/480/7（静态补偿) |
210*500*630 |
6 |
MJKAK60/480/7（静态补偿) |
210*500*630 |
7 |
MTKAK40/480/7R（智能型） |
210*500*700 |
8 |
MTKAK50/480/7R（智能型） |
210*500*700 |
9 |
MTKAK60/480/7R（智能型） |
210*500*700 |
10 |
MJKAK60/480/7R（智能型） |
210*500*700 |
11 |
MJKAK60/480/7R（智能型） |
210*500*700 |
12 |
MJKAK60/480/7R（智能型） |
210*500*700 |
备注：模块安装，最下一排离柜体底部建议200mm-300mm，模块本体左右之间距离至少40mm，模块上下之间至少200mm，模块前后距离柜体至少50mm。

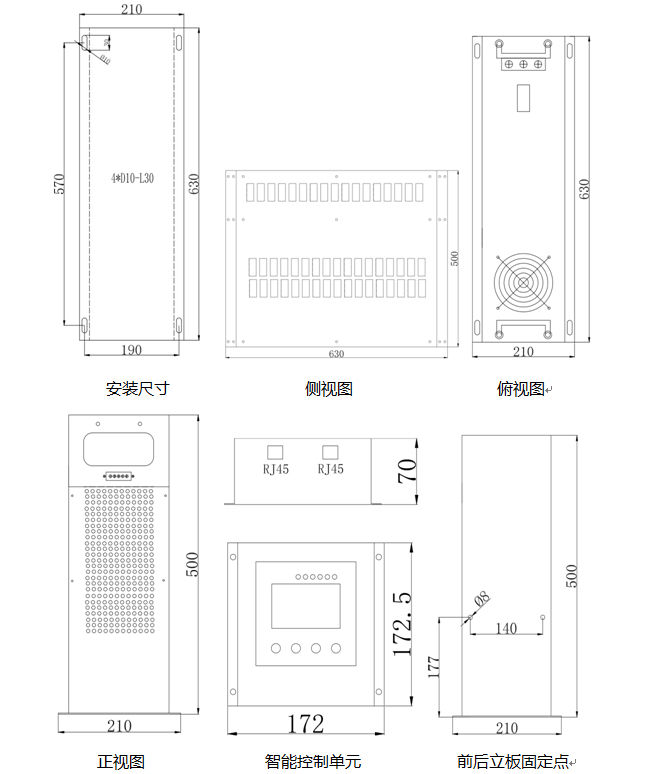

3、外形尺寸
3、外形尺寸
备注：如果是常规型，二次端子C-K可控硅控制（或A1-A2接触器控制）接控制信号；如果是智能型，在RJ45接口用网线连接；Ha-Hc接380V信号指示灯，一次ABC接电缆；模块固定用底板固定孔或立板固定点，选择其一即可。
